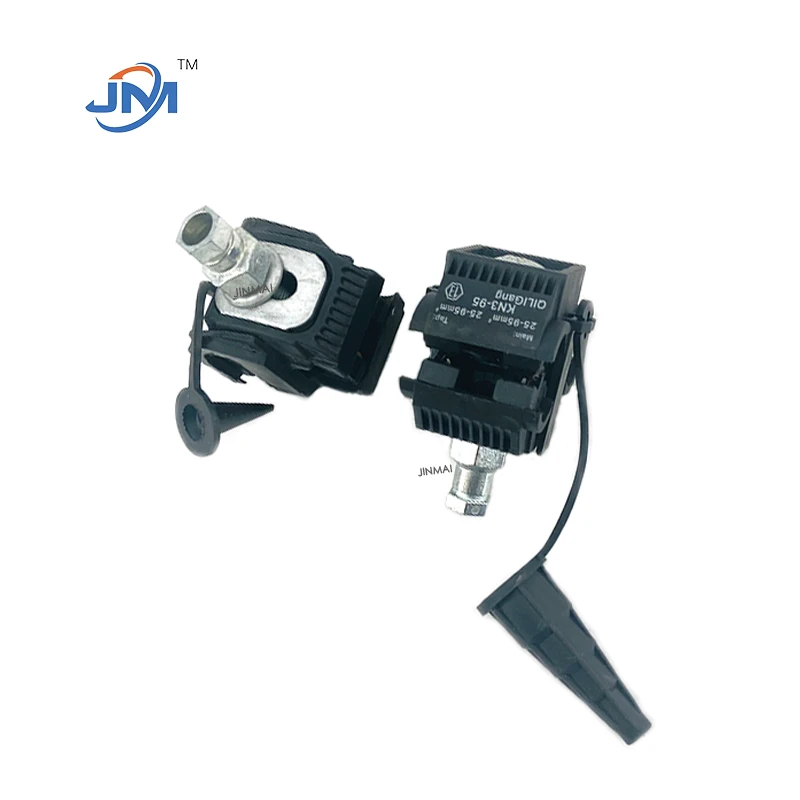

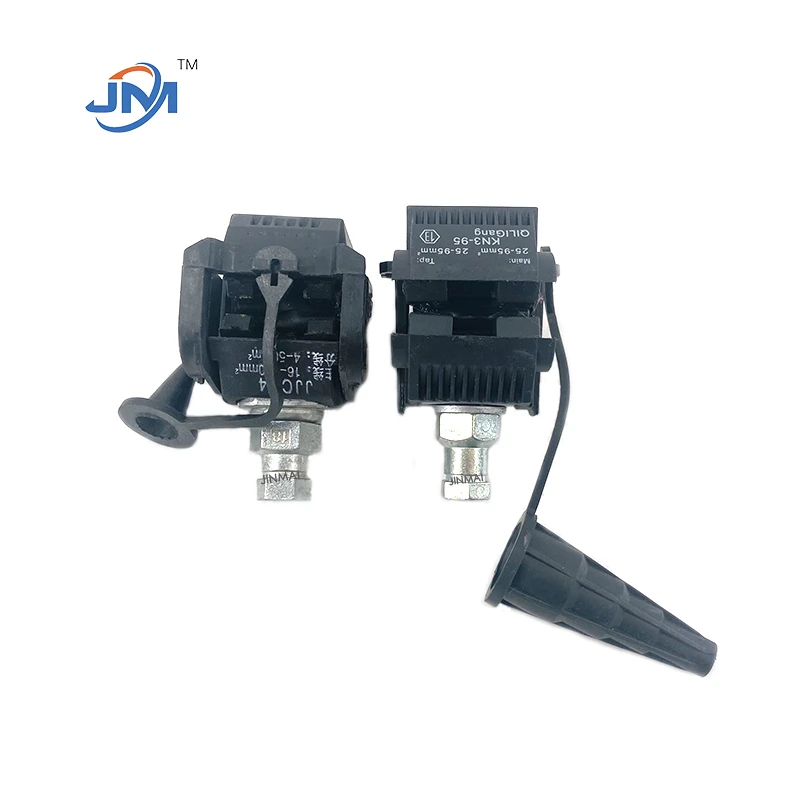

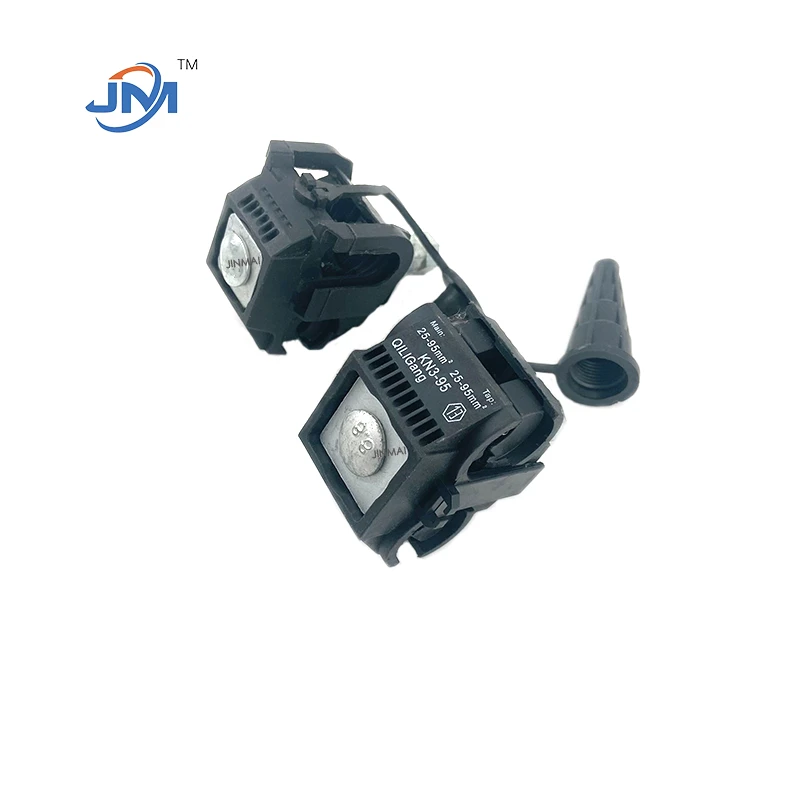

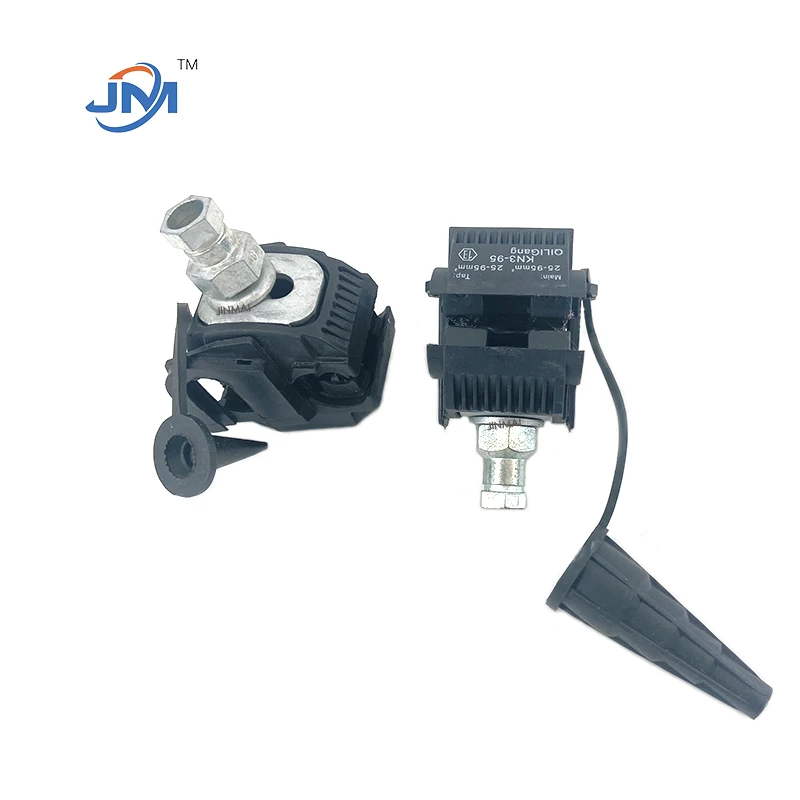

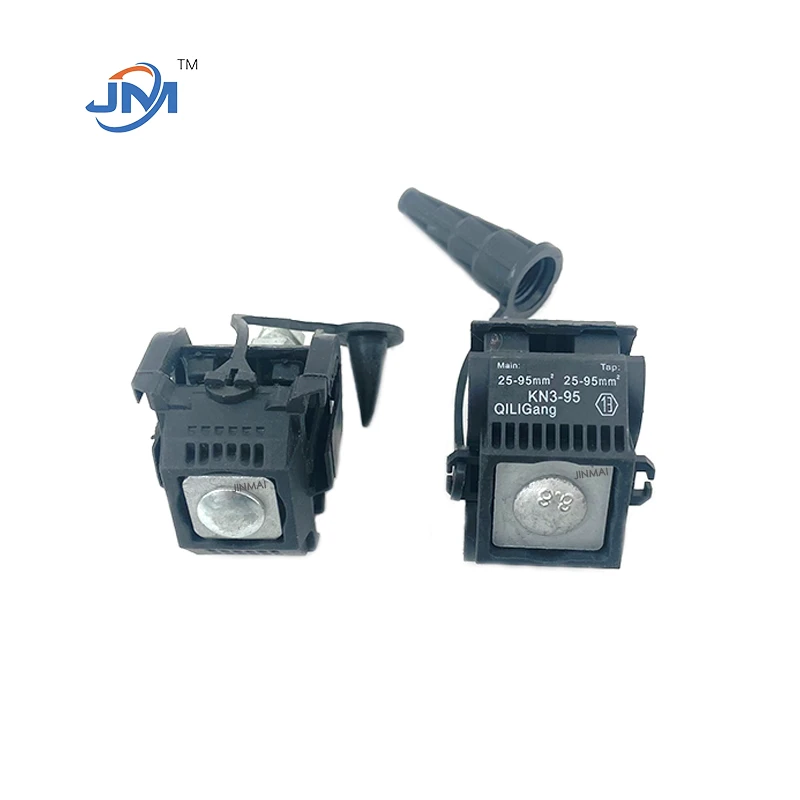

Piercing-Drahtklemme

Die Struktur der Punktionsdrahtklemme besteht hauptsächlich aus einer verstärkten Hülle, einer Punktionsklinge, einer Dichtung, wasserfestem Silikonfett, einer hochfesten Schraube, einer Drehmomentmutter und einer Kabelanschlusskappe.

Merkmale

Vollisolierte Schale: hohe Sicherheit.
Geringer elektrischer Kontaktwiderstand: Sorgen Sie für eine gute elektrische Verbindung.
Breites Anwendungsspektrum: Geeignet für Kupfer-Aluminium-Verbindungen und Kupfer-Aluminium-Übergänge sowie für die Verbindung von Drähten mit unterschiedlichen Querschnitten-.
Wasserdicht und korrosionsbeständig-: lange Lebensdauer.
Einfache Installation: Die Isolationsschicht des Drahtes muss nicht entfernt werden. Verwenden Sie die scharfen Dornen der Drahtklemme, um die Isolationsschicht des Drahtes direkt zu durchbohren und den Drahtkörper zusammenzubeißen, und verwenden Sie Drehmomentschrauben, die nicht durch menschliche Faktoren kontrolliert werden.

Installationsmethode für die isolierte Piercing-Drahtklemme mit einer -Schraube

- Stellen Sie die Klemmmutter des Einstechdrahts auf die entsprechende Position ein und führen Sie die Abzweigleitung vollständig in die Abzweigleitungskappe ein.
- Fügen Sie die Hauptzeile ein. Wenn die Hauptleitung zweilagig isoliert ist, muss an der Anschlussstelle eine bestimmte Länge der äußeren Isolierung abisoliert werden.
- Bringen Sie die Hauptzweigleitung in die entsprechende Position und halten Sie sie parallel. Ziehen Sie zunächst die Mutter handfest an, um die Drahtklemme zu fixieren.
- Ziehen Sie die Mutter mit einem Steckschlüssel der entsprechenden Größe gleichmäßig an, bis die Oberseite bricht und abfällt und die Installation abgeschlossen ist.

Funktionsprinzip

Wenn das Kabel verzweigt oder angeschlossen werden muss, stecken Sie den Kabelabzweigungsanschluss in die wasserdichte Anschlusskappenhülse, bestimmen Sie die Position des Hauptleitungsabzweigs und ziehen Sie die Drehmomentmutter an der Kabelklemme mit einem Steckschlüssel fest. Während dieses Vorgangs durchdringt das Kontaktmesser die Kabelisolationsschicht und kontaktiert den Leiter, der Dichtungsring drückt das Kabel um die durchstochene Stelle und das Silikonfett in der Hülle läuft über. Wenn das Drehmoment den eingestellten Wert erreicht, fällt der Drehmomentmechanismus der Mutter ab, die Hauptleitung und die Abzweigleitung werden verbunden und die Wasserdichtigkeit und der elektrische Effekt entsprechen den von der Norm geforderten Parametern.

Anwendungsbereich

Durchdringende Drahtklemmen werden häufig bei isolierten Kabelabzweigverbindungen von Stromverteilungssystemen, isolierten Niederspannungs-Freileitungskabelverbindungen, isolierten Niederspannungs-Hauskabelabzweigverbindungen, Straßenlaternenverteilungssystemen usw. verwendet, die feuerfeste oder flammhemmende Kabelabzweigverbindungen erfordern.
